Es beginnt mit Sand.

Schwarzer, schwerer Eisensand, den Flüsse aus den Bergen der japanischen Präfektur Shimane gespült haben. Satetsu nennen es die Schmiede — magnetischer Sand, reich an Eisen, arm an Verunreinigungen. Aus diesem Sand wird in einem Prozess, der drei Tage und drei Nächte dauert, der Rohstoff für das japanische Schwert.

Die japanische Schmiedekunst ist keine einfache Geschichte von einem Handwerker und einer Waffe. Sie ist ein System von Spezialisten, das über sieben Jahrhunderte so perfektioniert wurde, dass der entstehende Gegenstand kaum noch Waffe heißt — sondern Nihontō: japanisches Schwert.

Vitrine H04V des Samurai Museum Berlin bewahrt Klingen von Gassan Sadakazu — einem der letzten Meister dieser Tradition, Träger des kaiserlichen Titels Teishitsu Gigei-in.

Der Tatara-Ofen: Das Fundament

Der Tatara-Ofen ist kein Hochofen und keine Esse. Er ist ein flacher, erdgebundener Lehmofen, etwa drei Meter lang und einen Meter hoch, der speziell für die Verarbeitung von Satetsu konstruiert wird. Er wird nach jedem Schmelzvorgang zerstört und neu aufgebaut — der Bau des Ofens ist Teil des Prozesses.

Für einen Schmelzvorgang werden etwa zehn Tonnen Satetsu und zehn Tonnen Holzkohle benötigt. Der Prozess beginnt in den frühen Morgenstunden des ersten Tages und endet am dritten Tag. Dabei wird ununterbrochen Holzkohle nachgefüllt und die Temperatur durch Handblasbälge (Fuigo) auf etwa 1.100°C gehalten — heiß genug, den Sand zu schmelzen, aber nicht heiß genug für modernes Schmelzeisen.

Das Ergebnis ist eine heterogene Stahlmasse, die Kera genannt wird: ein Klumpen von etwa zwei Tonnen, in dem verschiedene Kohlenstoffgehalte nebeneinanderliegen — von weichem Flusseisen mit unter 0,5% Kohlenstoff bis zu hartem, fast sprödem Stahl mit über 1,5% Kohlenstoff. Der Schmied schlägt diesen Klumpen auf und wählt die Stücke aus, die für das Tamahagane (Juwelenstahl) geeignet sind: Stücke mit dem richtigen Kohlenstoffgehalt, erkennbar an Farbe, Bruch und Gewicht.[1]

Tamahagane: Stahl aus Auswahl

Das Wort Tamahagane bedeutet wörtlich „Juwelenstahl“. Es ist nicht einfach „guter Stahl“ — es ist ein spezifisches Produkt eines spezifischen Verfahrens, und seine rechtliche Bedeutung ist heute noch präzise: Ein Nihontō im Sinne des japanischen Rechts muss aus Tamahagane geschmiedet sein. Klingen aus industriellem Stahl heißen Guntō (Militärschwerter) oder Showatō — sie sind Schwerter, aber keine Nihontō.[1]

Die Selektion der richtigen Tamahagane-Stücke ist die erste und vielleicht wichtigste Entscheidung des Schmiedes. Zu wenig Kohlenstoff: die Klinge wird weich und verbiegt sich. Zu viel: sie wird spröde und bricht. Die Meister der Kamakura-Zeit hatten keine chemische Analyse — sie hatten Jahrzehnte Erfahrung, und die Erfahrung ihrer Lehrer, und die Erfahrung der Lehrer ihrer Lehrer.

Das Falten: Homogenisierung, nicht Mystifizierung

Eine der meistzitierten und meistmissverstandenen Aspekte der japanischen Schmiedekunst ist das Falten.

Populärdarstellungen behaupten gerne „tausende Schichten“ oder gar „hunderttausende“. Die Realität: Ein typischer Schmelzvorgang beinhaltet zehn bis fünfzehn Faltungen. Das ergibt 2^10 = 1.024 bis 2^15 = 32.768 Schichten. Mehr Faltungen erzeugen mehr Schichten, aber irgendwann normiert sich der Kohlenstoff aus und die Qualität sinkt.

Der Zweck des Faltens ist Homogenisierung: Der heterogene Tamahagane-Klumpen enthält ungleichmäßig verteilte Kohlenstoffkonzentrationen, Schlackeeinschlüsse und mikroskopische Hohlräume. Durch wiederholtes Erhitzen auf Schmiedetemperatur (~800°C), Hämmern und Falten werden diese Ungleichmäßigkeiten reduziert. Das Ergebnis ist ein Stahl mit gleichmäßigerer Kristallstruktur — und der charakteristischen Hada (Klingenmaserung), die in hochglanzpolierten Klingen sichtbar wird.[2]

Sesko beschreibt verschiedene Hada-Typen: Mokume (Holzmaserung), Itame (Holzmaserung unregelmäßiger), Masame (gerade parallele Linien). Diese Maserungsmuster sind nicht dekorativ — sie sind die sichtbare Kristallstruktur des Stahls und geben dem Experten Auskunft über Schmiedeschule und Epoche.[1]

Die Verbundkonstruktion: Kawagane und Shingane

Die wichtigste Innovation der japanischen Schmiedekunst ist die Verbundkonstruktion.

Ein japanisches Schwert besteht nicht aus einem einheitlichen Stahl. Es besteht aus mindestens zwei verschiedenen Stahlsorten, präzise angeordnet:

Kawagane (Mantelstahl): Der äußere Stahl, hart durch höheren Kohlenstoffgehalt. Er bildet die Schneide und die Klingenoberfläche. Er nimmt den scharfen Hamon an und behält die Schärfe.

Shingane (Kernstahl): Der innere Stahl, weicher durch niedrigeren Kohlenstoffgehalt. Er gibt der Klinge Biegefähigkeit — wenn die Schneide hart genug ist, Hiebe zu führen, federt der Kern so weit, dass die Klinge nicht bricht.

Diese Verbundkonstruktion löst ein fundamentales metallurgisches Problem: Harter Stahl hält scharf, bricht aber. Weicher Stahl biegt, bleibt aber stumpf. Die japanische Lösung ist die Trennung beider Funktionen in einem Objekt. Absolon beschreibt die Ingenieursleistung treffend: „The o-yoroi was a magnificent piece of technology… but it was a specialized tool for a specific type of warfare.“ Dasselbe gilt für das Schwert — eine spezialisierte Lösung für ein spezifisches Problem.[3]

Das Yaki-ire: Die Differentialhärtung

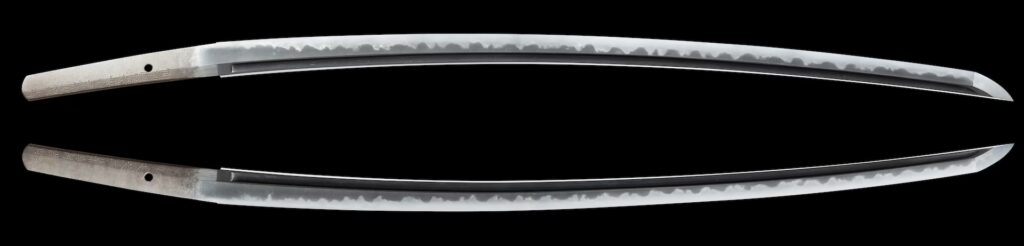

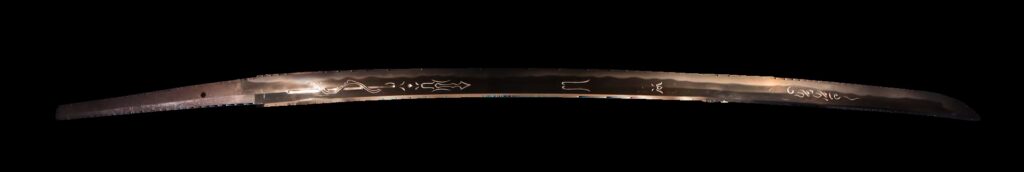

Der Hamon — die sichtbare Härtungslinie, das ästhetisch markanteste Merkmal jeder japanischen Klinge — ist das Ergebnis eines präzisen thermischen Prozesses.

Vor dem Abschrecken trägt der Schmied eine Tonmischung auf die Klinge auf: dünn nahe der Schneide, dicker zum Rücken hin. Die genaue Zusammensetzung dieser Tonmischung ist ein Familiengeheimnis der jeweiligen Schule — Ton, Lehm, Holzasche, fein gemahlene Kohle in jeweils geheimen Proportionen.

Die Klinge wird auf genau 750–800°C erhitzt — die kritische Temperatur, bei der der Stahl von der austenitischen in die martensitische Phase übergeht, erkennbar am kirschroten Leuchten. Dann wird sie in kaltes Wasser getaucht, Schneide zuerst.

Die dünn bedeckte Schneide kühlt schnell ab: Martensit entsteht, eine Kristallstruktur von extremer Härte und charakteristischer nadelig-prismatischer Form. Der dickbeschichtete Rücken kühlt langsam ab: Perlit oder Bainit entsteht, weicher und zäher.

Die Grenzlinie zwischen diesen Kristallstrukturen ist der Hamon. Er ist mikroskopisch sichtbar — und makroskopisch im Wechselspiel von Licht und Winkel: Je nach Beleuchtung wirft der Hamon unterschiedliche Reflexionen, die in der japanischen Tradition als Nie (funkelnde Kristalle) und Nioi (milchiger Schleier) klassifiziert werden.[1]

Die Schule von Gassan: Das Ayasugi-hada

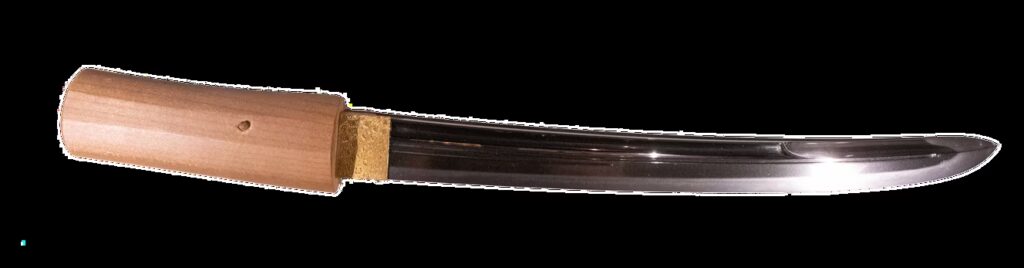

Das Gassan-Sadakazu-Schwert in Vitrine H04V ist durch sein Schmiedemuster sofort als Gassan-Schule erkennbar: das Ayasugi-hada.

Ayasugi bedeutet wörtlich „Ayasugi-Zypresse“ — und das Muster imitiert die charakteristisch wellenförmige Maserung dieses Baums. Es entsteht durch eine spezifische Faltungstechnik, bei der der Schmied die Klinge in einem wellenartigen Muster hämmert, das die entstehenden Schichten in geschwungene, parallele Wellen zwingt.

Sakakibara Kōzan — dessen Handbuch zur Rüstungsherstellung des 19. Jahrhunderts auch Schwerttechnik behandelt — beschreibt, wie das Ayasugi-hada nur von Schmieden beherrschbar ist, die die Grundtechnik des Masame-hada vollständig verinnerlicht haben: Das wellenförmige Muster setzt gerade Kontrolle voraus.[4]

Gassan Sadakazu, der das Schwert in Vitrine H04V schuf, war der letzte große Meister dieser Tradition. Er hatte alle fünf Gokaden studiert und beherrschte die Techniken aller regionalen Schulen — was ihn zu einem der vielseitigsten Schmiede seiner Zeit machte. Seine 1907-Berufung zum Teishitsu Gigei-in (kaiserlich autorisierter Handwerker) war die höchste Auszeichnung, die ein Handwerker im Meiji-Japan erreichen konnte.

Der Polierer: Der übersehene Künstler

Die Klinge ist nach dem Schmieden fertig — aber noch nicht sichtbar.

Der Togishi (Polierer) arbeitet mit sieben bis zwölf Schleifsteinen unterschiedlicher Körnung, von grobem Arato-Stein bis zum feinen Hazuya-Fingerschliff. Ein aufwendiges Polierwerk dauert vierzig bis achtzig Stunden. Ohne den Togishi bleibt der Hamon unsichtbar, die Hada verborgen, der Nie matt.

Sesko betont den eigenständigen Stellenwert des Togishi: „Kaji-togi“ (Schmiedeschliff) und „Shiage-togi“ (Fertigschliff) sind zwei verschiedene Berufe. Der Kaji schleift die Grundform; der Shiage-Togishi bringt die ästhetische Qualität hervor. Ein schlechter Togishi kann eine großartige Klinge zerstören; ein guter Togishi kann eine mittelmäßige Klinge respektabel machen.[1]

Der Schmied im sozialen Kontext: Handwerk und Ehrung

In der Heian- und Kamakura-Zeit stand der Schwertschmied in einer eigentümlichen sozialen Position: sein Handwerk war physisch mit dem Tod verbunden — er schmiedete Waffen — aber sein Können wurde als quasi-religiöse Kunst geachtet.

Große Schmiede erhielten kaiserliche Aufträge. Sie wurden zu Hofzeremonien eingeladen. Ihre Werke galten als Shinbutsu (Schreinbesitz) — Schwerter wurden buddhistischen Tempeln und Shintō-Schreinen geweiht. Das ist ein Paradox: eine Waffe als sakrales Objekt. Es erklärt aber, warum japanische Schmiede niemals in die soziale Marginalisierung gerieten, die andere Metallhandwerker andernorts traf.

Meister und Schulen: Die Genealogie der Kunst

Die japanische Schmiedekunst ist eine Genealogiekunst: Wissen wird von Meister zu Schüler weitergegeben, oft durch Adoption. Technische Geheimnisse bleiben in der Familie — der Sohn übernimmt den Namen des Vaters, manchmal auch seinen Namen vollständig.

Sesko dokumentiert in seinen Genealogies and Schools of Japanese Swordsmiths über tausend Schmiede und ihre Verwandtschafts- und Schülerverhältnisse — eine Datenbank, die fünf Jahrhunderte japanischer Schmiedekunst kartografiert.[1]

Das Gassan-Haus ist ein Beispiel für diese Kontinuität: Gassan Sadayoshi (1781–1870) adoptierte Gassan Sadakazu, der wiederum Gassan Sadakatsu ausbildete — eine drei-Generationen-Linie, die von der Edo-Zeit durch die Meiji-Ära bis ins frühe 20. Jahrhundert reicht. Jeder Träger des Namens Gassan beherrschte das charakteristische Ayasugi-hada — aber jeder brachte auch seine eigene Handschrift in die Tradition ein.

Die Signatur auf der Angel (Nakago-mei) ist damit mehr als Urheberschaftsnachweis: Sie ist Dokument einer Abstammungslinie.

Heute: Die Schmiedekunst im 21. Jahrhundert

Die japanische Schmiedekunst lebt.

Heute gibt es in Japan etwa dreihundert registrierte Gendaitō-Schmiede (Schmiede moderner Schwerter), die nach traditionellen Methoden mit Tamahagane arbeiten. Das Tatara-Verfahren wird von der japanischen Regierung als immaterielles Kulturerbe geschützt; die Nittoho Tatara in Shimane-ken ist die einzige moderne Anlage, die Tamahagane in traditioneller Methode produziert.

Die Schwerter dieser Schmiede sind legal zu kaufen, wenn sie die Registrierungsanforderungen der NBTHK erfüllen — maximal zwei Klingen pro Monat und Schmied, NBTHK-Zertifizierung für jedes Stück. Die besten zeitgenössischen Meister erzielen Preise von zwanzig- bis sechzigtausend Euro pro Klinge.

Diese wirtschaftliche Realität zeigt, dass die japanische Schmiedekunst keine museale Überlebung ist, sondern eine lebendige Handwerkstradition. Gassan Sadatoshi, heutiger Träger des Namens und Ningen Kokuhō (Lebender Nationalschatz), setzt eine Linie fort, die bis in die Kamakura-Zeit zurückreicht.

Fazit: Handwerk als Philosophie

Die japanische Schmiedekunst ist mehr als Technik. Sie ist ein Argument.

Das Argument lautet: Ein Objekt, das dem Leben dient — oder dem Tod — verdient die höchste handwerkliche Sorgfalt. Nicht trotz seiner Funktion, sondern wegen ihr. Wer ein Schwert macht, verpflichtet sich zu einem Zusammenspiel von Sorgfalt und Material, das keinen Fehler duldet. Der Hamon, der Nie, die Hada — all das ist die Sichtbarmachung dieser Sorgfalt.

Gassan Sadakazu fertigte die Klinge in Vitrine H04V im Alter von vierzehn Jahren. Das ist keine Wunderkind-Anekdote — das ist ein Zeugnis eines Systems, in dem Handwerk so früh begann, so tief gelehrt wurde, so konsequent perfektioniert werden musste.

Häufig gestellte Fragen zur Japanischen Schmiedekunst

Was ist Tamahagane?

Tamahagane ist der traditionelle japanische Stahl, der im Tatara-Ofen aus schwarzem Eisensand (Satetsu) geschmolzen wird. Nur aus Tamahagane geschmiedete Klingen gelten rechtlich als Nihontō (japanisches Schwert). Der Begriff bedeutet wörtlich „Juwelenstahl“ und bezeichnet sowohl das Material als auch die Produktionsmethode.

Wie viele Schichten hat ein echtes Katana?

Nach zehn bis fünfzehn Faltungen entstehen 1.024 bis 32.768 Schichten. Die oft zitierten „tausende Faltungen“ beschreiben einen realen, wenn auch vereinfachten Sachverhalt. Der Faltprozess dient der Homogenisierung des heterogenen Tamahagane, nicht dem Schichtenrekord.

Was ist der Hamon?

Die Härtungslinie — die Grenze zwischen dem gehärteten Schneidenstahl (Martensit) und dem weicheren Rückenstahl. Sie entsteht durch Differentialhärtung: unterschiedliche Tonbeschichtung vor dem Abschrecken erzeugt unterschiedliche Abkühlungsgeschwindigkeiten. Der Hamon ist ästhetisches Merkmal, technisches Dokument und Schulkennzeichen zugleich.

Wer war Gassan Sadakazu?

Gassan Sadakazu (1836–1918) war ein Meisterschmied der Shinshintō-Renaissance. Er beherrschte alle Gokaden-Traditionen und erhielt 1907 den kaiserlichen Titel Teishitsu Gigei-in. Zwei seiner Klingen befinden sich in der Sammlung des Samurai Museum Berlin (Vitrine H04V).

Besuchen Sie das Samurai Museum Berlin

Die Schwertsammlung des Samurai Museum Berlin umfasst über vierzig signierte Klingen — lebendige Zeugnisse der japanischen Schmiedetradition von der Kamakura-Zeit bis ins frühe 20. Jahrhundert. Vitrine H04V bewahrt Stücke von Gassan Sadakazu, Meisterschmied und Träger des kaiserlichen Titels. Täglich geöffnet von 10 bis 19 Uhr, Auguststraße 68, Berlin-Mitte.

→ Tickets & Öffnungszeiten

→ Alle Ausstellungen im Überblick

Verwandte Artikel

Quellen anzeigen

[1] Sesko, Markus (2014). Encyclopedia of Japanese Swords. Lulu Enterprises. Verwendet: Tamahagane (S. 81), Hamon (S. 19), Hada-Typen (S. 31), Nie/Nioi (S. 28), Nakago (S. 285).

[2] Turnbull, Stephen (2010). Katana: The Samurai Sword. Osprey Publishing. Verwendet: Tatara-Prozess (S. 16–17), Faltprozess (S. 18–19), Yaki-ire (S. 22–25).

[3] Absolon, Trevor (2017). Samurai Armour, Volume I. Osprey Publishing. Verwendet: Verbundkonstruktion als ingenieurtechnische Lösung.

[4] Sakakibara Kōzan (1800/1962). The Manufacture of Armour and Helmets. Übersetzt H. Russell Robinson. Verwendet: Schmiedetechniken; Schuldisziplin; Materialwahl.

[5] Samurai Museum Berlin (2025). SMB Katalog 2025. Vitrine H04V: Gassan Sadakazu, Tameshi-Tantō, Schwert für Kaiser Taishōs Krönung.

Author Box

Fang Ren

You might also like
