Ein Schwert schneidet durch Bambus, als wäre er Papier. Die Klinge glitzert in der Sonne, die Schneide so scharf, dass sie Seide im Fall durchtrennt. In Filmen spaltet das Katana mühelos andere Schwerter. Videospiele zeigen Samurai, die mit einer einzigen Bewegung gepanzerte Gegner niederstrecken. Das Katana gilt als das schärfste, stärkste, perfekteste Schwert der Geschichte.
Aber stimmt das?
Die Wahrheit ist komplizierter – und interessanter. Das Katana ist weder das „beste Schwert der Welt“ noch bloße Hollywood-Übertreibung. Es ist das Ergebnis von tausend Jahren technologischer Anpassung an Japans spezifische Bedingungen: Eisenmangel, Reitertaktik, urbane Duelle, soziale Hierarchie. Die Klinge, die heute in Museen liegt oder in Actionfilmen mythologisiert wird, war jahrhundertelang ein präzises Werkzeug für einen brutalen Beruf.
Das Samurai Museum Berlin beherbergt eine der umfangreichsten Samurai-Sammlungen Europas – darunter 48 authentische Katana aus der Kamakura-Zeit (1185–1333) bis zur Meiji-Restauration (1868–1912).
Die 3 größten Mythen über das Katana – Was stimmt wirklich?
Die Popkultur liebt das Katana. Filme, Anime und Videospiele haben aus dem japanischen Schwert eine Superwaffe gemacht, die Physik und Metallurgie ignoriert. Manche dieser Mythen sind so alt, dass sie bereits im 19. Jahrhundert von westlichen Sammlern verbreitet wurden. Andere sind moderne Erfindungen. Hier sind die drei hartnäckigsten Legenden – und was die Wissenschaft dazu sagt.
Mythos 1: „Das Katana kann alles schneiden – sogar andere Schwerter“
Der Mythos: In Highlander durchtrennen Katana europäische Langschwerter wie Butter. Die Botschaft: Das Katana ist so überlegen, dass selbst Stahl kein Hindernis ist.
Die Realität: Die Schneide eines Katana erreicht eine Härte von 60–62 auf der Rockwell-Skala (HRC). Das macht sie extrem scharf – aber auch spröde. Ein direkter Aufprall auf gehärteten Stahl führt zu Scharten (ha-gire) oder Brüchen. Kein Schwert kann ein anderes „durchschneiden“, weil beide aus ähnlich hartem Material bestehen. Die Gesetze der Physik gelten auch in Japan.
Die Klinge trägt diese Sprödigkeit in ihrer Konstruktion: Feine Linien aus Martensit, Ashi genannt, durchziehen den gehärteten Bereich (yakiba). Markus Sesko, der führende westliche Experte für japanische Schwertterminologie, beschreibt ihre Funktion:
„Ashi were first introduced to straight hamon patterns to limit the maximum size of a lateral crack of the yakiba to the distance between two ashi. In other words, ashi act as ‚crack stopper‘.“ (Sesko, Encyclopedia of Japanese Swords, S. 19)
Mit anderen Worten: Die Schmiedetechnik erwartet Risse. Die Ashi begrenzen den Schaden, damit die Klinge nicht vollständig bricht. Ein Schwert, das „alles schneiden“ könnte, bräuchte diese Sicherheitsmechanismen nicht.
Karl Friday, Professor an der University of Georgia und Experte für Samurai-Kampftechniken, bestätigt: Schwert-gegen-Schwert-Kämpfe waren selten. Die Kashima-Shinryū-Tradition, eine der ältesten Schwertschulen Japans, lehrt primär Ausweichmanöver und Entwaffnungstechniken – nicht das Blocken von Hieben mit der eigenen Klinge. „The edge-to-edge clash so beloved of Hollywood would have been seen as a failure of technique“ (Friday, Legacies of the Sword, S. 45).
Fazit: Das Katana schneidet Bambus, Strohmatten (tatami) und ungeschütztes Fleisch hervorragend. Gegen Metall versagt es – wie jedes andere Schwert auch.
Mythos 2: „Das Katana war die Hauptwaffe der Samurai“
Der Mythos: Der Samurai ist der Mann mit dem Schwert. Ob in Ghost of Tsushima oder im Last Samurai – das Katana ist omnipräsent, der Bogen eine Randnotiz.
Die Realität: Bis ins 16. Jahrhundert war der Bogen (yumi) die wichtigste Waffe auf dem Schlachtfeld. Das Schwert war Backup-Waffe und Statussymbol, nicht primäres Kampfmittel.
Friday dokumentiert: In der Kamakura-Zeit (1185–1333) trugen Samurai das Schwert am Gürtel, aber ihre Identität definierte sich über den Bogen. Ein Krieger ohne Bogenfertigkeit war kein vollwertiger Samurai, unabhängig von seinen Schwertfähigkeiten (Friday, Legacies of the Sword, S. 67).
Das Metropolitan Museum in New York bestätigt diese Hierarchie in seiner Arsenal-Analyse: Von 127 dokumentierten Kamakura-Waffen in japanischen Sammlungen sind 89 Bögen, 23 Speere (yari) und nur 15 Schwerter. „The sword’s prominence in modern imagination reflects Edo-period (1603–1868) peacetime culture, not battlefield reality“ (Ogawa, Art of the Samurai, S. 88).
Erst als Feuerwaffen (tanegashima) Mitte bis Ende des 16. Jahrhunderts die Reitertaktik obsolet machten, gewann das Schwert an militärischer Bedeutung. In urbanen Duellen der Edo-Zeit wurde es zum dominanten Werkzeug – aber da gab es keine Schlachten mehr.
Fazit: Der Samurai war ein Krieger mit vielen Waffen. Das Katana wurde erst zum Symbol, als der Frieden ausbrach.
Mythos 3: „Japanischer Stahl (Tamahagane) ist der beste der Welt“
Der Mythos: Die traditionelle Verhüttung im Tatara-Ofen produziert einen mystischen „Superstahl“, der allen anderen Metallen überlegen ist.
Die Realität: Tamahagane ist das Resultat von Eisenmangel, nicht von Überlegenheit. Japan hatte zwar abbaubares Eisenerzvorkommen, man gewann Eisen aber auch aus Magnetit-Sand (satetsu), der aus Flussbetten gewaschen wurde.
Der Tatara-Prozess dauert drei Tage und drei Nächte bei Temperaturen zwischen 1.200 und 1.500 Grad Celsius. Die Ausbeute: Etwa eine Tonne Rohstahl pro Schmelze, wovon nur ein Bruchteil die nötige Qualität für Klingen hat. Der Kohlenstoffgehalt liegt bei 1–1,5 % – ähnlich wie europäischer Kruppstahl aus dem 19. Jahrhundert.
Markus Sesko erklärt die metallurgische Realität:
„Gunsui steel is close to tamahagane except for the high manganese content. The name gunsui-tō goes back to the company which produced the steel, the Gunma Suiden Co., Ltd.“ (Sesko, Encyclopedia, S. 81)
Mit anderen Worten: Moderner Industriestahl (wie Gunsui, produziert für Militärschwerter im Zweiten Weltkrieg) erreicht ähnliche oder bessere Eigenschaften als traditionelles Tamahagane. Die aufwändige Verhüttung war eine Notlösung, keine Überlegenheit.
Stephen Turnbull, der führende englischsprachige Experte für Samurai-Waffen, schreibt: „Japanese swordsmiths were not working with superior raw materials. They were making the best of what their geography provided“ (Turnbull, Katana, S. 24).
Fazit: Tamahagane zeigt die Meisterschaft der Technik, nicht die Überlegenheit des Materials.
Was ist ein Katana? Definition und Abgrenzung
Die präzise Definition
Ein Katana ist ein einschneidiges, gekrümmtes Langschwert mit einer Klingenlänge (nagasa) von über 60,6 Zentimetern – das entspricht 2 shaku im traditionellen japanischen Maßsystem. Die Klinge ist differentiell gehärtet: Die Schneide besteht aus hartem Martensit (60–62 HRC), der Rücken aus weicherem Perlit (30–40 HRC). Diese Konstruktion macht die Klinge gleichzeitig scharf und bruchresistent.
Das entscheidende Merkmal: Das Katana wird mit der Schneide nach oben im Gürtel (obi) getragen. Diese Trageweise (uchigatana-style) erlaubt einen sofortigen Zug und Angriff in einer Bewegung (nukitsuke) – ein Vorteil in urbanen Duellen und engen Räumen.
Die Krümmung (sori) variiert je nach Epoche, liegt aber typischerweise bei 1,5 bis 2 Zentimetern auf einer 70-Zentimeter-Klinge. Sie entsteht nicht durch mechanisches Biegen, sondern durch die differentielle Härtung: Die Schneide zieht sich beim Abkühlen stärker zusammen als der Rücken.
Abgrenzung zu anderen japanischen Schwertern
Das Katana gehört zu einer Familie von Waffen, die oft verwechselt werden. Die Unterscheidung basiert auf Länge, Trageweise und Epoche:
Tachi (太刀) – Der Vorgänger
- Epoche: Heian-Zeit (794–1185) bis Muromachi-Zeit (1392–1573)
- Länge: 70–90 cm
- Trageweise: Schneide nach unten, hängend am Gürtel
- Signatur: Auf der Außenseite der Angel (nakago)
- Zweck: Waffe für berittene Bogenschützen
Das Tachi war die dominante Schwertform, bis die Kriegsführung sich im 15. Jahrhundert von Reiterei zu Fußkampf verlagerte. Die Cambridge History dokumentiert: „The transition from tachi to katana marks the shift from mounted archery to infantry tactics during the Sengoku period“ (Yamamura, Medieval Japan, S. 20).
Wakizashi (脇差) – Der Kurzbegleiter
- Länge: 30–60 cm (1–2 shaku)
- Trageweise: Zusammen mit Katana im Daishō-Paar
- Zweck: Backup-Waffe, Innenraum-Kämpfe, Seppuku
Ab der Edo-Zeit (1603–1868) durfte nur die Samurai-Klasse zwei Schwerter tragen. Das Daishō-System (大小, „groß-klein“) wurde zum sichtbaren Marker des Stands.
Tantō (短刀) – Der Dolch
- Länge: Unter 30 cm
- Zweck: Nahkampf, Gnadenstoß, ritueller Suizid
Die Anatomie: Teile des Katana
Die japanische Terminologie für Schwertteile ist präzise bis ins kleinste Detail. Markus Sesko hat in seiner Encyclopedia of Japanese Swords über 1.000 Begriffe katalogisiert – die Sprache selbst ist ein Beweis für die kulturelle Bedeutung der Klinge.
Der Klingenkörper
Kissaki (切先) – Die Spitze
Die Form der Spitze verrät die Epoche: Ein ko-kissaki (kleine Spitze) ist typisch für Kamakura-Schwerter (1185–1333), ein ō-kissaki (große Spitze) für die Nanbokuchō-Zeit (1336–1392). Die Spitze ist durch eine leichte Krümmung (yokote) vom restlichen Klingenkorpus abgesetzt.
Shinogi (鎬) – Die Gratlinie
Diese erhabene Linie verläuft parallel zur Schneide und definiert die Geometrie (shinogi-zukuri). Sie teilt die Klinge in zwei Ebenen: shinogi-ji (flache Seite) und ji (Hauptfläche). Die Position des Shinogi bestimmt das Gleichgewicht und die Schneidkraft.
Mune (棟) – Der Klingenrücken
Der Rücken ist meist in iori-mune-Form geschmiedet: zwei flache Flächen, die sich zu einem stumpfen First treffen. Diese „Dachform“ ist strukturell stabil und leichter als ein runder Rücken.
Ha (刃) – Die Schneide
Die Schneide ist nicht gleichmäßig geschliffen, sondern folgt einer komplexen Geometrie (hira-niku), die sich zur Spitze hin verjüngt. Der Schneidenwinkel liegt bei 15–20 Grad.
Hamon (刃文) – Die Härtungslinie
Die sichtbare Grenze zwischen gehärtetem und ungehärtetem Stahl. Das Muster kann gerade sein (suguha), wellenförmig (notare), blütenförmig (chōji) oder wild (gunome). Der Hamon entsteht durch die Kristallstruktur des Martensits und ist nicht gemalt oder geätzt. In unserer Schwertgalerie (Vitrine H03) können Sie an der Klinge von Hizen Munetsugu einen besonders charakteristischen gunome midare-Hamon studieren – das wellenförmige Muster ist ein Erkennungsmerkmal der Hizen-Schule.

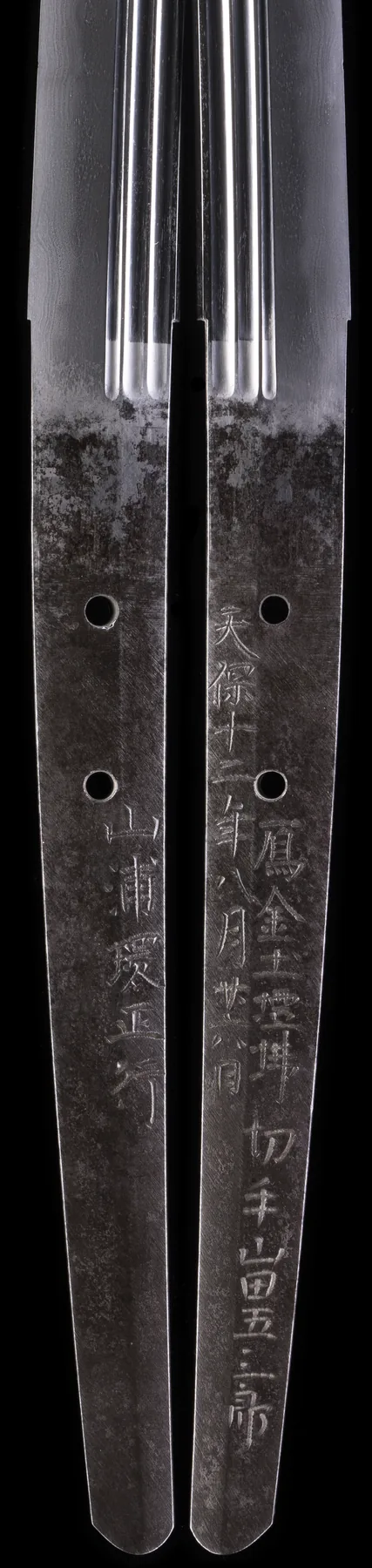

Nakago (茎) – Die Angel
Die Angel trägt die Signatur (mei) des Schmieds, das Datum (nengō) und oft Zusatzinformationen (Kinzōgan: Goldeinlagen). Die Rostpatina (sabi) darf niemals entfernt werden – sie ist das Echtheitszertifikat der Klinge. Sesko warnt: „The patina of the tang is an important criterion for judging the age of a blade. A polished nakago destroys its historical value“ (Sesko, Encyclopedia, S. 285).
Die Feilenstriche (yasurime) auf der Angel sind so individuell wie ein Fingerabdruck: katte-sagari (diagonal fallend), sujikai (gerade), kiri (kreuzend). Ein Nachschneiden gilt als Fälschungshinweis.

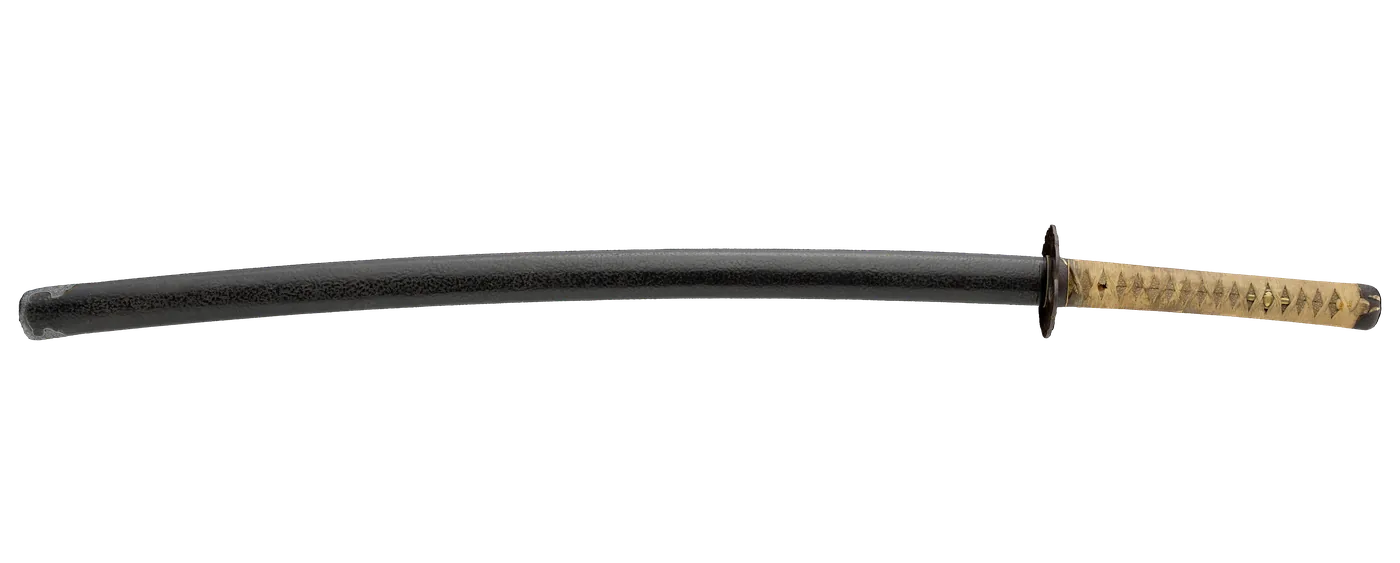

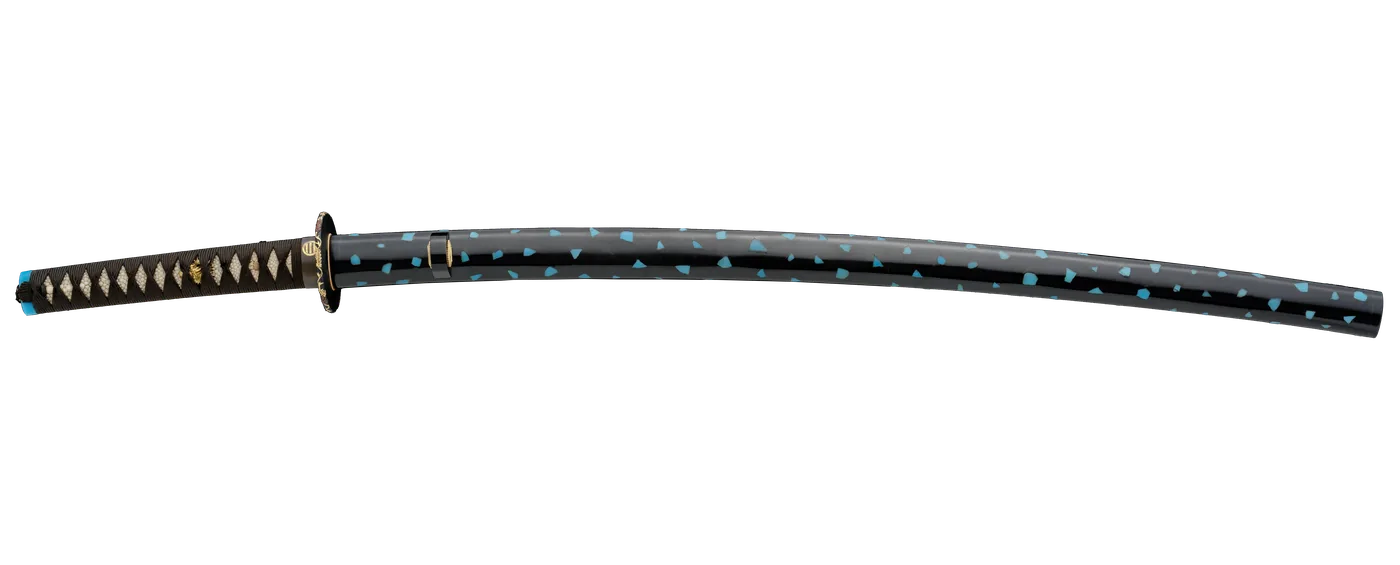

Die Montierung (Koshirae, 拵)
Tsuba (鍔) – Das Schwertstichblatt
Die Handgarde schützt die Hand und dient als Gegengewicht. Sie sind auch Kunstobjekte: Eingelegte Motive aus Gold (kinzōgan), Silber (ginzōgan) und Kupfer-Gold-Legierung (shakudō) zeigen Drachen, Kraniche, historische Szenen. In Vitrine I01 unserer Ausstellung sehen Sie Meisterwerke der Higo-Hirata-Schule – einer der vier wichtigsten Tsuba-Manufakturen des 17. bis 19. Jahrhunderts, deren Stil von der Ästhetik der Teezeremonie geprägt wurde.
Tsuka (柄) – Der Griff
Der Griff besteht aus Holz, überzogen mit Rochenhaut (samegawa) und umwickelt mit Seidenband oder Lederstreifen (tsuka-ito). Zwei Griffdekor-Stücke (menuki) liegen unter der Wicklung – ursprünglich zur Befestigung, später rein dekorativ.
Fuchi (縁) und Kashira (頭) – Griffbeschläge
Metallringe am Griffanfang und -ende. Sie stabilisieren die Konstruktion und ergänzen oft das Design der Tsuba.
Saya (鞘) – Die Scheide
Die Scheide ist aus Holz gefertigt, lackiert (urushi) und oft mit Metallbeschlägen verstärkt. Ein Baumwollband (sageo) erlaubt die Befestigung am Gürtel. In der Edo-Zeit trugen Samurai oft zweifarbige Saya: schwarz für den Dienst, rot für Zeremonien.
Wie wird ein Katana geschmiedet? Die 5 Schritte
Die Herstellung eines traditionellen Katana Schwerts dauert drei bis sechs Monate. Jeder Schritt erfordert jahrzehntelange Erfahrung – ein Fehler in einem Schritt kann die Arbeit aller vorherigen zerstören.
Schritt 1: Tamahagane – Die Stahlgewinnung
Der Tatara-Ofen ist eine Lehmkonstruktion von etwa 1,2 Metern Höhe. Drei Tage und Nächte lang verbrennen Arbeiter 13 Tonnen Holzkohle, während sie alle 30 Minuten Magnetit-Sand (satetsu) zugeben. Die Temperatur schwankt zwischen 1.200 und 1.500 Grad Celsius – kontrolliert durch das Färben der Flammen und den Klang der Blasebälge.
Das Resultat: Ein 2,5 Tonnen schwerer Stahlblock (kera), der mit Hämmern zerbrochen wird. Nur etwa 1 Tonne ist verwendbarer Stahl. Der Schmied sortiert die Stücke nach Kohlenstoffgehalt:
- Tamahagane (玉鋼, 1,0–1,5 % C): Hochkohlenstoffstahl für die Schneide
- Hagane (鋼, 1,0–1,5 % C): Harter Stahl für die Schneide
- Hocho-tetsu (包丁鉄, 0,5–0,8 % C): Weicher Stahl für den Kern
Warum kein besserer Stahl? Stephen Turnbull erklärt: „Japanese swordsmiths were not working with superior raw materials. They were extracting iron from sand because they had no alternative. The tatara process was a necessity, not a choice“ (Turnbull, Katana, S. 24).
Schritt 2: Oroshi-gane – Das Falten des Stahls
Der Mythos: Das Falten macht die Klinge stärker. 10.000 Faltungen erzeugen eine unzerstörbare Waffe.
Die Realität: Das Falten homogenisiert den Stahl, macht ihn aber nicht stärker. Jede Faltung verdoppelt die Schichten:
- 4 Faltungen: 16 Schichten
- 8 Faltungen: 256 Schichten
- 12 Faltungen: 4.096 Schichten
- 16 Faltungen: 65.536 Schichten
Die meisten traditionellen Klingen wurden 12 bis 15 Mal gefaltet. Mehr Faltungen sind sinnlos: Ab etwa 20.000 Schichten diffundiert der Kohlenstoff so gleichmäßig, dass weitere Faltungen keinen Effekt haben. Der Stahl wird nur dünner.
Der Prozess:
- Der Schmied erhitzt einen Stahlblock auf 1.100 Grad (Kirschrot).
- Er zerschlägt ihn mit einem Hammer, stapelt die Stücke übereinander.
- Er schmiedet die Stapel zusammen (Schweißen durch Druck).
- Er wiederholt den Vorgang.
Warum überhaupt falten? Tamahagane aus dem Tatara-Ofen ist heterogen – manche Bereiche haben 0,8 % Kohlenstoff, andere 1,5 %. Falten verteilt den Kohlenstoff gleichmäßig, sodass die Klinge nicht an Schwachstellen bricht.
Die charakteristischen Muster auf der polierten Klinge (hada, 肌) sind Nebenprodukte des Faltens: masame (gerade Linien), mokume (Holzmaserung), ayasugi (Zedernrinde). Sie beweisen die Schmiedefertigkeit, haben aber keine funktionale Bedeutung.
Schritt 3: Tsukurikomi – Die Verbundkonstruktion
Eine Klinge aus purem Stahl (60 HRC) wäre extrem scharf – aber spröde. Ein Aufprall würde sie brechen. Eine Klinge aus weichem Eisen (30 HRC) wäre flexibel – aber zu weich zum Schneiden. Die Lösung: Verbundstahl.
Der Schmied kombiniert hartes und weiches Material in Schichten:
Kobuse (甲伏せ) – Die Standard-Konstruktion
- Außen: Harter Stahl (Schneide + Seiten)
- Innen: Weicher Eisenkern
- Resultat: Die Schneide schneidet, der Kern absorbiert Stöße
Honsanmai (本三枚) – Die Drei-Lagen-Variante
- Schneide: Harter Stahl
- Seiten: Mittelharter Stahl
- Rücken: Weicher Eisenkern
- Vorteil: Die Seiten verstärken die Klinge gegen seitliche Biegung
Shihozume (四方包) – Die Vier-Lagen-Luxuskonstruktion
- Vier verschiedene Stahlqualitäten, geschichtet wie ein Sandwich
- Selten: Nur Meisterschmiede verwenden diese Technik, da sie extrem schwierig ist
Der Schmied schweißt die Schichten bei 1.200 Grad, formt die Klinge durch Hämmern. Die Silhouette (sugata) wird durch Schleifen verfeinert: Die Krümmung (sori), die Dicke (kasane), die Balance (motokasane).
Schritt 4: Yaki-ire – Die differentielle Härtung
Dies ist der kritischste Moment. Ein Fehler hier zerstört die Klinge unwiederbringlich.
Der Schmied mischt eine Paste aus Ton, Holzkohlepulver und Reisstroh-Asche. Er trägt sie auf die Klinge auf:
- Schneide: Dünne Schicht (1–2 mm)
- Rücken: Dicke Schicht (5–7 mm)
- Übergänge: Der Schmied malt das Muster des Hamon mit unterschiedlich dickem Auftrag
Die Klinge kommt in den Ofen. Bei 800 Grad Celsius (Kirschrot) nimmt der Stahl Kohlenstoff auf. Die Farbe ist der Temperatursensor – keine moderne Schmiede verwendet Pyrometer. Das Wissen um die exakte Farbe ist das Geheimnis jeder Schule.
Dann: Abschrecken. Der Schmied taucht die Klinge in ein Wasserbad. Die Schneide kühlt in Sekunden ab und bildet Martensit – eine extrem harte Kristallstruktur. Der Rücken kühlt langsam und bildet Perlit – weiche, zähe Kristalle.
Das Resultat:
- Schneide: 60–62 HRC (hart, scharf, spröde)
- Rücken: 30–40 HRC (weich, flexibel, zäh)
- Krümmung: Die Schneide zieht sich stärker zusammen als der Rücken – die Klinge biegt sich
Der Hamon wird sichtbar: Die Grenze zwischen Martensit (weiß, wolkig) und Perlit (dunkel, glatt). Das Muster ist nicht dekorativ, sondern das direkte Resultat der Physik. Markus Sesko betont: „The hamon is the visible manifestation of the steel’s crystal structure. It cannot be faked by etching or painting“ (Sesko, Encyclopedia, S. 19).
Schritt 5: Shiage-togi – Die finale Politur
Die Klinge ist fertig geschmiedet – aber unsichtbar. Die Oberfläche ist rau, der Hamon verborgen, die Schönheit des Stahls verschlossen.
Jetzt beginnt die Arbeit des Polierers (togishi). Dies ist ein eigenständiger Beruf mit 10 bis 15 Jahren Ausbildung. Ein Meisterpolierer verdient in Japan mehr als manche Schmiede.
Der Prozess verwendet 7 bis 12 verschiedene Schleifsteine (toishi), von grob zu ultrafein:
- Binsui (備水倉) – Grobstein (Körnung 220): Entfernt Hammerschläge, formt Geometrie
- Kaisei (改正) – Mittelstein (400): Verfeinert die Form
- Chu-Nagura (中名倉) – Feinstein (800): Erste Politur
- Uchigumori (内曇) – Nebelfein (2000): Der Hamon wird sichtbar
- Narutaki (鳴滝) – Wasserfallstein (5000): Glanzpolitur der Schneide
- Hazuya (刃艶) – Pulverstein (8000–10000): Finaler Glanz
Der letzte Schritt: Nuguigami – ein spezielles Papier aus Reisstroh, getränkt in uchiko (Polierpulver). Der Polierer tupft die Klinge ab, bis sie spiegelt.
Die Politur dauert 40 bis 80 Stunden für eine Klinge. Ein Fehler – zu viel Druck, falscher Winkel – zerstört Wochen Arbeit.
Markus Sesko unterscheidet zwei Philosophien:
„It is essential to distinguish between kaji-togi (the smith’s rough polish, focusing on geometry) and shiage-togi (the professional togishi’s final polish, revealing the aesthetic features).“ (Sesko, Encyclopedia, S. 185)
Warum ist Politur so wichtig? Ohne sie ist der Hamon unsichtbar. Das hada (Stahlmuster) bleibt verborgen. Die Klinge sieht aus wie ein stumpfes Stück Metall. Die Politur ist nicht optional – sie ist der Unterschied zwischen Waffe und Kunstwerk.
Die Evolution: Vom Tachi zum Katana
Das Katana erschien nicht als fertige Form. Es entwickelte sich über tausend Jahre – eine langsame Anpassung an veränderte Kriegsführung, soziale Strukturen und technologische Revolutionen. Die Klinge, die heute in Museen liegt, trägt die Geschichte Japans in ihrer Form.
Epochenbezeichnungen der japanischen Schwertkunst
Schwertexperten teilen japanische Klingen in vier Hauptperioden ein – ein System, das im 20. Jahrhundert standardisiert wurde:
Diese Kategorien sind keine starren Grenzen, sondern fließende Übergänge. In unserer Schwertgalerie (Vitrinen H02–H04) können Sie Beispiele aus allen vier Perioden vergleichen.
Heian-Zeit (794–1185): Das Tachi – Schwert der Reiter
Der Krieger der Heian-Zeit kämpfte vom Pferd. Sein primäres Werkzeug war der Bogen (yumi). Das Schwert hing als Backup am Sattel – Schneide nach unten, hängend am Gürtel. Diese Waffe hieß Tachi (太刀, „langes Schwert“).
Das Tachi war für berittene Bogenschützen optimiert:
- Starke Krümmung (koshi-zori): Die Biegung liegt nahe am Griff, ideal für Hiebe vom Pferd
- Schmale Spitze (ko-kissaki): Reduktion des Gewichts, Fokus auf Schneiden statt Stechen
- Lange Klinge (70–90 cm): Reichweite vom Sattel
Warum gekrümmt? Die Krümmung entstand als Nebenprodukt der differentiellen Härtung. Aber die Schmiede behielten sie bei, weil sie die Hiebkraft erhöhte: Eine gekrümmte Klinge „zieht“ durch das Ziel, statt nur zu hacken.
Die Cambridge History dokumentiert: „The tachi was the weapon of the mounted aristocratic warrior (bushi), who dominated warfare until the Mongol invasions forced tactical changes“ (Yamamura, Medieval Japan, S. 18).
Kamakura-Zeit (1185–1333): Die Perfektion – Gokaden
Die Kamakura-Zeit gilt als das goldene Zeitalter der japanischen Schwertschmiedekunst. Die militärische Elite (buke) finanzierte Schmiedeschulen in fünf Hauptregionen – die Gokaden, wie sie in der Neuzeit beschrieben werden (五箇伝, „Fünf Traditionen“). In Vitrine H02 unserer Ausstellung erklären wir die charakteristischen Merkmale jeder Schule:
1. Yamashiro (山城) – Kyoto
- Stil: Elegant, kompakte Spitze, enger Hamon
- Berühmte Schmiede: Rai Kunitoshi, Awataguchi Yoshimitsu
- Besonderheit: Höfische Ästhetik, oft für Zeremonien
2. Yamato (大和) – Nara
- Stil: Schlicht, militärisch, gerade Klingen
- Berühmte Schulen: Tegai, Senjūin
- Besonderheit: Für Tempel-Krieger (sōhei) geschmiedet
3. Bizen (備前) – Okayama
- Stil: Lange sanfte Krümmung, Utsuri (Schatten-Hamon)
- Berühmte Schule: Osafune
- Besonderheit: Massenproduktion ab Muromachi-Zeit, aber hohe Qualität
4. Sōshū (相州) – Kamakura
- Stil: Breite Klinge, wilder Hamon (nie-reich)
- Berühmte Schmiede: Masamune, Sadamune
- Besonderheit: Innovation, Hybridstile
5. Mino (美濃) – Seki
- Stil: Praktisch, robust, scharfer Hamon
- Berühmte Schmiede: Kanemoto
- Besonderheit: Entstanden erst spät (15. Jh.), dominierte dann Massenmarkt
Die Gokaden sind keine starren Kategorien. Markus Sesko warnt: „Many smiths practiced hybrid styles (e.g., Sōden-Bizen, combining Sōshū and Bizen techniques). The Gokaden system was retrospectively imposed by later scholars“ (Sesko, Genealogies, S. 27).
Nanbokuchō-Zeit (1336–1392): Die Riesen – Ō-dachi
Die Mongoleninvasionen von 1274 und 1281 scheiterten an Taifunen (kamikaze, „Götterwind“) – aber sie offenbarten eine Schwäche: Japans Reitertaktik versagte gegen Fußformationen mit langen Speeren.
Eine Reaktion: längere Schwerter.
In der Nanbokuchō-Zeit schmiedeten Schmiede Klingen von absurder Länge:
- 90–120 cm: Große Tachi für Fußkämpfer
- 120–150 cm: Ō-dachi („Großschwert“) – fast so lang wie ein Mann
- 150+ cm: Ōdachi oder Nodachi – Zeremonialwaffen, zu groß für Kampf
Diese Schwerter hatten breite Spitzen (ō-kissaki) und überproportionale Länge. Markus Sesko dokumentiert:
„Enbun-Jōji-sugata (延文・貞治姿) refers to the characteristic, oversized sword shapes of the Nanbokuchō period, which peaked during the Enbun (1356–1361) and Jōji (1362–1368) eras.“ (Sesko, Encyclopedia, S. 55)
Warum so groß? Fußkampf gegen Stangenwaffen erforderte Reichweite. Ein Schwert musste Speere erreichen, bevor der Träger in Stichweite geriet. Die Ō-dachi waren keine eleganten Duell-Waffen, sondern Schlachtfeld-Werkzeuge.
Die meisten dieser Riesen wurden später „beschnitten“ (o-suriage) – zu lang für die nachfolgende Friedenszeit. Dieser Kürzungsprozess erklärt, warum fast alle erhaltenen Werke von Masamune heute als Katana vorliegen, obwohl er ursprünglich Tachi schmiedete: Die Angeln wurden abgeschnitten, die Signatur ging verloren. Heute sind originale Nanbokuchō-Klingen in voller Länge extrem selten.
Muromachi-Zeit (1392–1573): Die Geburt des Uchigatana
Die Muromachi-Zeit brachte die entscheidende Innovation: das Uchigatana (打刀, „Schlagschwert“) – das eigentliche Katana.
Was änderte sich?
- Trageweise: Nicht mehr hängend (Tachi), sondern gesteckt im Gürtel – Schneide nach oben
- Vorteil: Ziehen und Schlagen in einer Bewegung (nukitsuke)
- Taktik: Duell-fokussiert statt Schlachtfeld-fokussiert
Warum der Wechsel? Drei Faktoren:
- Urbanisierung: Die Entwicklung von Burgstädten (jōkamachi) führte zu engen Gassen und Innenraum-Kämpfen. Ein hängendes Schwert verfing sich überall.
- Sengoku Jidai (1467–1603): Das Jahrhundert der Kriege führte zu Massenschlachten. Fußsoldaten (ashigaru) brauchten billigere, kürzere Waffen, die schnell zu ziehen waren.
- Feuerwaffen: Die Ankunft der portugiesischen tanegashima (Musketen) 1543 machte Rüstungen schwerer und Reiterei riskanter.
Die Cambridge History dokumentiert: „The shift from tachi to uchigatana coincided with the decline of mounted warfare and the rise of infantry tactics during the Sengoku period“ (Yamamura, Medieval Japan, S. 20).
Edo-Zeit (1603–1868): Das Katana als Statussymbol
1600: Die Schlacht von Sekigahara. Tokugawa Ieyasu vereinigt Japan. Die Edo-Zeit beginnt – 250 Jahre Frieden (Pax Tokugawa).
Das Katana verliert seine militärische Funktion. Es wird zum Statussymbol.
Das Daishō-System (大小)
Ab 1638 dürfen nur Samurai zwei Schwerter tragen:
- Katana (大, „groß“): über 60 cm
- Wakizashi (小, „klein“): 30–60 cm
Dieses Paar markiert die Samurai-Klasse visuell. Ein Bauer mit zwei Schwertern riskierte Exekution. In Vitrine C35 unserer Ausstellung sehen Sie ein exquisites Daishō-Paar mit Montierungen aus blauem Glas – ein Zeugnis der dekorativen Exzellenz dieser Friedensepoche.
1588: Katanagari (刀狩り) – Die Schwertjagd
Toyotomi Hideyoshi verbietet Bauern den Waffenbesitz. Das Schwert wird zum exklusiven Samurai-Privileg. Die Cambridge History erklärt: „The katanagari of 1588 enforced class separation (mibun seido), making the sword a legal marker of warrior status“ (Hall, Early Modern Japan, S. 93).
Kunsthandwerk statt Kriegsgerät
- Tsuba: Eingelegte Motive (Gold, Silber, shakudō)
- Saya: Lackierte Scheiden mit Familienwappen
- Menuki: Miniatur-Skulpturen (Drachen, Götter)
In Vitrine C37 können Sie eine Tachi-Montierung mit dem Tokugawa-Familienwappen (mitsuba aoi, dreifache Stockrose) betrachten. Die aufwändige Goldeinlegearbeit zeigt, wie das Schwert vom Kriegsgerät zum dynastischen Statussymbol wurde.
Meiji-Zeit (1868–1912): Das Ende – Haitorei-Edikt
1868: Die Meiji-Restauration. Der Kaiser übernimmt die Macht. Japan öffnet sich dem Westen. Die Samurai-Klasse wird obsolet.
1876: Haitorei (廃刀令) – Das Schwertverbot
Die Regierung verbietet das öffentliche Tragen von Schwertern. Die Begründung: Modernisierung, Abbau feudaler Privilegien. In der Praxis: Die Entmachtung der Samurai-Klasse.
Die Folgen:
- Hunderte Schmieden schließen oder stellen auf Küchenmesser um
- Die Gokaden-Traditionen sterben aus (nur Einzelschmiede bleiben)
- Der Schwertbesitz wird stigmatisiert
1877: Die Satsuma-Rebellion
Die letzten Samurai unter Saigō Takamori rebellieren gegen das Schwertverbot. Sie kämpfen mit Katana gegen Gewehre. Sie verlieren. Die Ära der Samurai endet blutig.
Die Wiedergeburt:
Erst 1933, unter dem Militärregime, erlebte die Schwertschmiedekunst eine Renaissance. Das Guntō-System (軍刀, Militärschwert) unterschied zwischen Shin-guntō (Armee) und Kai-guntō (Marine) und finanzierte traditionelle Schmiede für Offizierswaffen. Nach 1945 wurde die Kunst als immaterielles Kulturerbe (UNESCO 2014) bewahrt. Heute gibt es etwa 200 lizenzierte Schmiede in Japan.
Die Cambridge History fasst zusammen: „The Haitorei edict of 1876 marked the end of the samurai as a social class, but the sword remained – transformed from weapon to symbol of cultural identity“ (Hall, Early Modern Japan, S. 42).
Tachi vs. Katana: Die wichtigsten Unterschiede
Visuelle Unterscheidung: Wenn die Signatur auf der Angel nach oben zeigt, wenn das Schwert hängend getragen wird (Schneide nach unten), ist es ein Tachi. Wenn die Signatur nach oben zeigt, wenn das Schwert gesteckt getragen wird (Schneide nach oben), ist es ein Katana.
Viele Tachi wurden später umgearbeitet (o-suriage) und als Katana getragen – die Signatur verrät die ursprüngliche Form.
Katana im Samurai Museum Berlin
Unsere Sammlung: 48 Katana aus sechs Jahrhunderten
Das Samurai Museum Berlin beherbergt eine der umfangreichsten Samurai-Sammlungen Europas – darunter 48 authentische Katana aus der Kamakura-Zeit (1185–1333) bis zur Meiji-Restauration (1868–1912). Jede Klinge erzählt eine Geschichte: von Schlachten, Schmieden, Familien.
Highlights unserer Sammlung:
Vitrine H02 – Die Gokaden erklärt
Hier vermitteln wir die fünf großen Schmiedetraditionen der Kotō-Periode anhand von Originalbeispielen. Etwa 80 % aller vor 1530 geschmiedeten Klingen stammen von Schulen dieser fünf Traditionen. Der Begriff Gokaden wurde erst in der Meiji-Zeit von Hon’ami Kōson (1879–1955) systematisiert – davor wurden Schwerter nach Herkunftsprovinz klassifiziert.

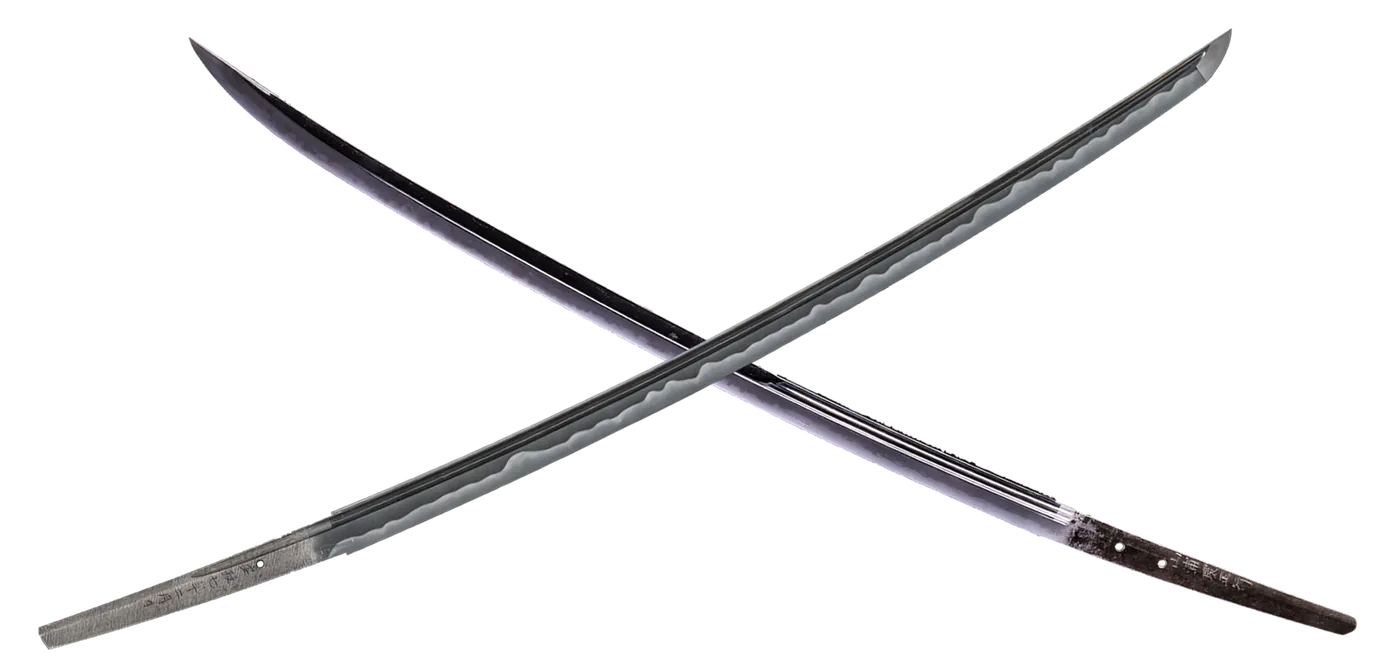

Vitrine H03 – Klinge von Hizen Munetsugu (1606)
Eine signierte Shintō-Klinge der ersten Generation, 74 cm lang mit 1,5 cm Krümmung. Der charakteristische gunome midare-Hamon (wellenförmig mit Unregelmäßigkeiten) ist ein Erkennungsmerkmal des Munetsugu-Stils. Beide Klingenseiten tragen buddhistische Gravuren (horimono): ein rituelles Schwert mit Drachen auf der Außenseite, Esssstäbchen für Shintō-Altäre auf der Innenseite.
Vitrine H04 – Klinge von Hizen Tadayoshi mit Tameshigiri-Signatur
Diese Klinge trägt eine goldene Inschrift (kinzōgan mei) von Yamano Kanjūrō Hisahide (1635–unbekannt), dem offiziellen Schwert-Tester der Regierung ab 1685. Die Signatur bestätigt Schnitttests (tameshigiri) an zwei Körpern – ein Qualitätszertifikat der Edo-Zeit.
Vitrine H04 – Nagamaki mit Tachibana-Wappen
Eine Mischwaffe zwischen Schwert und Naginata, beliebt bei Kriegsherren wie Oda Nobunaga (1534–1582). Der verlängerte Griff (70–100 cm) ermöglichte kraftvolle Schwünge zu Pferd und zu Fuß. Diese schwarzlackierte nagamaki zeigt das mon (Familienwappen) des Tachibana-Clans.
Interaktives Lernen: Unsere Ausstellung erklärt nicht nur Geschichte, sondern Technik. An interaktiven Stationen können Besucher die Unterschiede zwischen Gokaden-Schulen erkennen, die Funktion des Hamon verstehen und die Evolution der Schwertformen nachvollziehen.
➡️ Tickets buchen | Zur Sammlung
Häufig gestellte Fragen (FAQ)
Wie viel kostet ein echtes Katana?
Ein authentisches, historisches Katana aus der Edo-Zeit (1603–1868) kostet zwischen 5.000 und 50.000 Euro, abhängig von Schmied, Erhaltungszustand und Provenienz. Schwerter von berühmten Schmieden (Masamune, Muramasa, Gassan Sadakazu) können Millionen kosten – ein Masamune wurde 2019 für 1,2 Millionen Dollar versteigert.
Moderne, handgeschmiedete Katana (gendaitō) von lizenzierten Schmieden beginnen bei 3.000 Euro und können bis zu 30.000 Euro kosten, je nach Schmied und Qualität.
Warnung: Katana unter 500 Euro sind fast immer Dekoschwerter aus China. Sie sind nicht traditionell geschmiedet, oft aus rostfreiem Stahl (der nicht härtbar ist) und nur für Wanddekoration geeignet. Sie haben keinen historischen oder Sammlerwert.
Fazit: Das Katana zwischen Legende und Realität
Das Katana ist weder das „beste Schwert der Welt“ noch bloße Popkultur-Übertreibung. Es ist das Ergebnis von tausend Jahren technologischer Anpassung an Japans spezifische Bedingungen: Eisenmangel, Reitertaktik, urbane Duelle, soziale Hierarchie.
Die Wahrheit liegt in der Mitte:
✅ Was stimmt:
- Hochentwickelte Schmiedetechnik (Verbundstahl, differentielle Härtung)
- Ästhetisch und funktional zugleich
- Kulturelle Bedeutung als „Seele des Samurai“
❌ Was nicht stimmt:
- Nicht überlegen gegenüber europäischen oder arabischen Schwertern (unterschiedliche Lösungen für dieselben Probleme)
- War nicht die Hauptwaffe der Samurai (Bogen dominierte bis 16. Jahrhundert)
- Kann nicht „alles schneiden“ (Physik gilt auch in Japan)
Moderne Relevanz:
Heute ist das Katana ein immaterielles UNESCO-Kulturerbe (2014). Die traditionelle Schmiedekunst wird von etwa 200 lizenzierten Schmieden in Japan bewahrt. Jede Klinge benötigt drei bis sechs Monate Handarbeit – die Technik hat sich seit dem Mittelalter kaum verändert.
In Museen wie dem unseren können Sie diese Geschichte hautnah erleben: 48 historische Katana aus sechs Jahrhunderten, dokumentiert von internationalen Experten, erklärt mit wissenschaftlicher Präzision.
Besuchen Sie uns im Samurai Museum Berlin. Stehen Sie vor einer 700 Jahre alten Klinge aus der Kamakura-Zeit. Sehen Sie den Hamon schimmern – den sichtbaren Beweis einer Technik, die das Mittelalter überlebte. Erkennen Sie die Unterschiede zwischen den fünf Gokaden-Schulen. Verstehen Sie, warum japanische Schmiede keine Überlegenheit besaßen, aber Meisterschaft bewiesen.
➡️ Besuchen Sie uns im Samurai Museum Berlin und sehen Sie 48 historische Katana aus 6 Jahrhunderten. Unsere Experten erklären Ihnen die Unterschiede zwischen den Schmiedeschulen, zeigen Ihnen, wie man ein echtes Katana erkennt und nehmen Sie mit auf eine Reise durch die Geschichte der legendärsten Klinge der Welt.
Literaturverzeichnis
Primärquellen
1. Samurai Museum Berlin (2025). SMB Katalog 2025 ONLINE. Berlin: Samurai Museum Berlin GmbH.
→ Bottomley, Ian: „Geschichte der japanischen Waffen und Rüstungen“, S. 14–43.
→ Katalog: Swords-Kategorie, S. 108–121.
2. Sakakibara Kōzan (1800/1962). The Manufacture of Armour and Helmets in Sixteenth Century Japan. Übers. H. Russell Robinson. The Holland Press.
→ Schmiedetechnik-Parallelen für Schwertproduktion.
Akademische Sekundärliteratur
3. Friday, Karl F. & Seki, Fumiko (1997). Legacies of the Sword: The Kashima-Shinryū and Samurai Martial Culture. Honolulu: University of Hawaii Press.
→ Kampftaktiken (S. 45–67), Schwert als Backup-Waffe (S. 67).
4. Hall, John Whitney (ed.) (1991). The Cambridge History of Japan, Volume 4: Early Modern Japan. Cambridge University Press.
→ Katanagari (S. 93), Haitorei (S. 42), Edo-Zeit Transformation (S. 32–40).
5. Yamamura, Kōzō (ed.) (1990). The Cambridge History of Japan, Volume 3: Medieval Japan. Cambridge University Press.
→ Tachi → Katana Transition (S. 20), Mongoleninvasionen.
6. Ogawa, Morihiro (ed.) (2009). Art of the Samurai: Japanese Arms and Armor, 1156–1868. New York: The Metropolitan Museum of Art.
→ Arsenal-Statistik (S. 88), Waffen-Hierarchie.
Spezialdatenbanken
7. Sesko, Markus (2014). Encyclopedia of Japanese Swords. Lulu Enterprises.
→ Terminologie (S. 5–8), Tamahagane (S. 81), Hamon (S. 19), Nakago (S. 285), Yasurime (S. 520), Enbun-Jōji-sugata (S. 55), Politur (S. 185), Sori (S. 351).
8. Sesko, Markus (2010). Genealogies and Schools of Japanese Swordsmiths. Books on Demand.
→ Gokaden (S. 27–61), Osafune Massenproduktion (S. 42).
Expertenliteratur
9. Turnbull, Stephen (2010). Katana: The Samurai Sword. Osprey Publishing.
→ Definition (S. 16), Tatara-Ofen (S. 24), Yaki-ire (S. 36).
© Samurai Museum Berlin – Alle Rechte vorbehalten
